আজকে আমাদের আলোচনার বিষয় অটোক্যাডে কিচেন ও টয়লেট ডিটেইল অঙ্কন। অটোক্যাডে বহুতল আবাসিক ইমারতটির কিচেন ও টলেট ডিটেইল অঙ্কনের জন্য প্রয়োজনীয় কমান্ডসমূহ ধারাবাহিকভাবে সংক্ষিপ্তাকারে নিচে লিখিত হল:
Table of Contents
অটোক্যাডে কিচেন ও টয়লেট ডিটেইল অঙ্কন
একটি বহুতল আবাসিক ইমারতের কিচেন ও টরনেট ডিটেইল অটোক্যাডে অংশ
অঙ্কন প্রশালি :
অটোক্যাডে বহুতল আবাসিক ইমারতটির কিচেন ও টয়লেট ডিটেইল অঙ্কনের জন্য প্রয়োজনীয় কমান্ডসমূহ ধারাবাহিকভাবে সংক্ষিপ্তাকারে নিচে লিখিত হল-

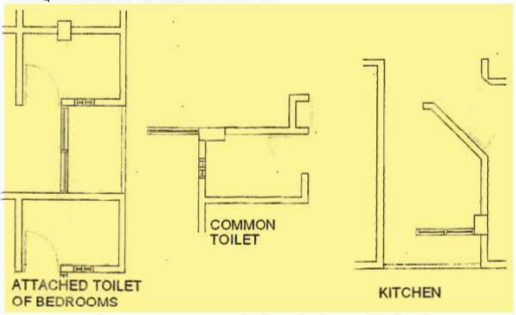

চিত্র- বহুতল আবাসিক ইমারতটির কিচেন ও বিভিন্ন টয়লেট
- কপি কমান্ডের সাহায্যে বহুতল আবাসিক ইমারতটির কিচেন ও টয়লেটসমূহ আলাদা করে এঁকে নিতে হবে।
- স্ট্যান্ডার্ড টুল বারের আইকন এ ক্লিক করে বা Ctrl+2 চাপলে ডিজাইন সেন্টার ডায়লগ বক্সটি আসবে।
- ডিজাইন সেন্টার ডায়লগ বক্সটির বামদিকে ফোল্ডার-এ ক্লিক করলে অনেকগুলো ফোল্ডার-এর মধ্যে ডিজাইন সেন্টার নামে একটি ফোল্ডার দেখাবে।
- ডিজাইন সেন্টার ফোল্ডারটিতে ক্লিক করলে বিভিন্ন ফোল্ডার অপশন দেখাবে, যেমন- Electrical Power, Fastener-Metric.dwg, Home-Space Planner.dwg, House Designer.dwg. ইত্যাদি ।
- এখান থেকে House Designer.dwg এ ক্লিক করে, আবার ব্লকস (Blocks) এ ক্লিক করতে হবে। এতে ডিজাইন সেন্টার ডায়লগ বক্স-এর ডানদিকে বিভিন্ন ফিচার এর প্রতীক দেখাবে।
- এখন যে প্রতীকটি প্রয়োজন সেটি ধরে এনে বা মাউস প্রতীকটিতে ক্লিক করে চাপ দিয়ে ধরে (Drag) এনে ড্রয়িং এরিয়াতে ছেড়ে দিলে প্রতীকটি ড্রয়িং-এ চলে আসবে।
অটোক্যাডে বহুতল আবাসিক ইমারতের কিচেন ও টয়লেটের ফিচার দেখিয়ে সেকশন
অঙ্কন প্রশালি:
অটোক্যাডে বহুতল আবাসিক ইমারতের কিচেন ও টয়লেট-এর ফিচার দেখিয়ে সেকশন অঙ্কনের জন্য প্রয়োজনীয় কমান্ডসমূহ ধারাবাহিকভাবে সংক্ষিপ্তাকারে নিচে লিখিত হল-
গুগল নিউজে আমাদের ফলো করুন
- লাইন কমান্ডের সাহায্যে চিত্রের মত সেকশন লাইন এঁকে নিতে হবে। সেকশন লাইন ও দেয়ালের ছেদ বিন্দু থেকে লম্বা লাইন আঁকতে হবে।
- একটি অনুভূমিক লাইন একে ফ্লোর 5 টা সেক্ষ বা লিন্টেল লেভেল 7-0, রুফ লেভেল 100 অফসেট করতে হবে।
- এবার বাড়তি ও অপ্রয়োজনীয় অংশ ট্রিম করে নিতে হবে।
- কেবিনেট ও সেসমূহ অফসেট, লাইন ও টিম করে এঁকে দিতে হবে ।
- বারান্দার রেলিং ও ড্রপ ওরাল চিত্রের মত একে নিতে হবে।
- দরজার সেকশন অফসেট করে এঁকে নিতে হবে।
- দ্র টুলবারের (ইনসার্ট ব্লকস) আইকনে ক্লিক করে ইনসার্ট ডায়লগ বক্সের Name এ ক্লিক করে যে কোনো প্রতীকে ক্লিক করলে প্রিভিউ দেখাবে
- এখান থেকে কিচেন হুড, ওভেন বা পূর্বের ১ম অধ্যায়ে (১.৫) তৈরিকৃত আসবাব ও ফিচার এর সম্মুখ দৃশ্যের প্রতীক থেকে প্রয়োজনীয় প্রতীক যেমন- চুলা, সিংক ইত্যাদি ধরে এনে বা ড্রাগ করে বসাতে হবে।
- প্রয়োজন হলে রোটেট করে ঘুরিয়ে বসাতে হবে।
- সম্পূর্ণ কিচেনের সেকশনটি চিত্রের (চিত্র-৪.২.২)। মত আঁকার পর এতে হ্যাচ করতে হবে। সবশেষে ডাইমেনশন দিতে হবে।
