আজকে আমাদের আলোচনার বিষয় – বহুতল আবাসিক ইমারতের পরিদর্শন করে অটোক্যাডে লে-আউট প্ল্যান।
Table of Contents
বহুতল আবাসিক ইমারতের পরিদর্শন করে
অটোক্যাডে বহুতল আবাসিক ইমারতটির বেজমেন্ট, প্রাউন্ড, ও টিপিক্যাল ফ্লোরে ইলেকট্রিক্যাল লে-আউট (Electrical Layout) ।
অঙ্কন প্রণালি :
অটোক্যাডে বহুতল আবাসিক ইমারতটির বেজমেন্ট, গ্রাউন্ড, ও টিপিক্যাল ফ্লোরে ইলেকট্রিক্যাল লে-আউট (Electrical Layout) অঙ্কন করে মাপ এ রঙ দেখানোর জন্য প্রয়োজনীয় কমান্ডসমূহ সংক্ষিপ্তাকারে নিচে লিখিত হল-
গুগল নিউজে আমাদের ফলো করুন
- প্রথমে লাইন, অফসেট, সারকেল, ট্রিম, ইত্যাদি কমান্ড দিয়ে ইলেকট্রিক্যাল সিম্বলসমূহ একে ব্লক তৈরি করে নিতে হবে। [ডিজাইন সেন্টারে কিছু ইলেকট্রিক্যাল সিম্বল রয়েছে যা পর্যাপ্ত নয়, আমাদের দেশে প্রচলিত নিয়মানুযায়ী কিছু সিম্বল পরবর্তী জবে (চিত্র-৯.৪) এঁকে দেয়া হল।
- এবার বেজমেন্ট, গ্রাউন্ড ও টিপিক্যাল ফ্লোর আলাদা করে কপি করে এতে প্রয়োজনীয় লিখল বসাতে হবে। ইনসার্ট ব্লকের সাহায্যে সিম্বলসমূহকে ইনসার্ট করে কপি ও মুক্ত এর সাহায্যে সঠিক স্থানে বসাতে হবে ।
- ইলেকট্রিক্যাল লে-আউট করার সময় দরজা-জানালার অবস্থান ও আসবাবপত্রের অবস্থান, কক্ষেরব্যবহার ইত্যাদি বিশেষভাবে বিবেচনা করতে হবে। । এবার মাপ ও প্রয়োজনীয় টেক্সট লিখে কাজটি সম্পন্ন করতে হবে।

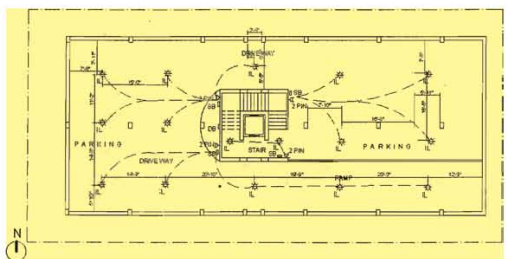

চিত্র-৯.১: বেজমেন্ট ফ্লোরে ইলেকট্রিক্যাল লে-আউট
অটোক্যাডে ইলেকট্রিক্যাল লে-আউট প্ল্যান (Electrical Layout Plan)
অঙ্কন প্রণালি :
অটোক্যাডে বহুতল আবাসিক ইমারতটির ইলেকট্রিক্যাল লে-আউট প্ল্যানে (Electrical Layout Plan) ব্যবহৃত সিল বা প্রতীক ও ইলেকট্রিক্যাল ফিচার ও ফিটিংস সিডিউল হয়তের জন্য প্রয়োজনীয় কমান্ডসমূহ সংক্ষিপ্তাকারে নিচে লিখিত হল-
- লাইন, অফনেট, সারকেল, ট্রিম, ইত্যাদি কমান্ড দিয়ে ইলেকট্রিক্যাল সিম্বলসমূহ একে ব্লক তৈরি করে নিতে হবে ।
- এবার ড্র টুলবার থেকে আইকনে ক্লিক করে টেবিল ইনসার্ট করে নিতে হবে। [সাতটি কলাম এবং ১৪টি রো বা সারি নিয়ে একটি টেবিল তৈরি করে নিতে হবে ]
- টেবিলের কোন সারি বা কলাম চওড়া বা বড় করার জন্য একটি সেল-এর মধ্যে ক্লিক করে পাশে ভালে বা বামে ড্রাগ করলে চওড়া কমবে বা বাড়বে আর উপরে নিচে ড্রাগ করলে সারির উচ্চতা বাড়বে বাকমবে।
- এভাবে টেবিলটি তৈরি করে নিয়ে টেক্সটসমূহ লিখে নিতে হবে। এবং সিমলসমূহ কপি করে বসাতে হবে। সিম্বলসমূহ সেলের মাপমত্ত না হলে স্কেল করে ছোট-বড় করে নেয়া যায়।

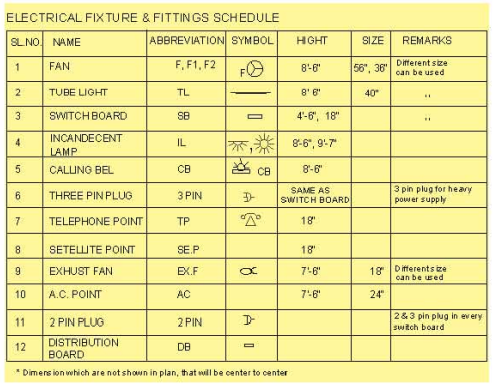

চিত্র- ইলেকট্রিক্যাল লে-আউটে ব্যবহৃত সিৰল এবং ফিচার ও ফিটিংস সিডিউল
