আজকে আমাদের আলোচনার বিষয় আর্কিটেকচারে স্কেল। এই পাঠটি বাংলাদেশ কারিগরি শিক্ষা বোর্ডের, এসএসসি পর্যায়ের, ভোকেশনাল ডিসিপ্লিনের “আর্কিটেকচার ড্রাফট উইথ ক্যাড ১” বিষয়ের একটি পাঠ।

Table of Contents

Toggle

আর্কিটেকচারে স্কেল

ক্ষেলের সং

বস্তুর দৈর্ঘ্য বা অঙ্কিত দৃশ্যের পরিমাপ মাপার জন্য ব্যবহৃত মাগের হারকে ক্ষেল বলে। ড্রয়িং-এর বিভিন্ন মাপকে বস্তুর প্রকৃত মাপ থেকে নির্দিষ্ট হারে বড়, ছোট কিংবা সমান করে আকার অনুপাতকে ফেল বলে অর্থাৎ ড্রয়িংটি বস্তুর প্রকৃত মাপ থেকে

নির্দিষ্ট হারে বড়
নির্দিষ্ট হারে ছোট
প্রকৃত মাপের সমান হতে পারে

ক্ষেলের শ্রেণিবিভাগ

পরিমাপ করার জন্য ব্যবহৃত ক্ষেলকে নিম্নলিখিত ভাগে ভাগ করা যায়-
সরল বা প্লেইন স্কেল (Plain Scale )
কর্ণ বা ডায়াগোনাল স্কেল (Diagonal Scale)
অর্নিয়ার স্কেল (Verneior Scale)
মাইক্রো মিটার (Micro Meter)

স্কেলের ব্যবহার

সরল বা প্লেইন ফেল (Plain Scale):

মোট দৈর্ঘ্যকে সমান কতগুলো ভাগে ভাগ করা হয়, প্রথম অংশটিকে আবার সমান কতগুলো ভাগে ভাগ করা হয়। এটি দশমিকের পর এক অঙ্ক পর্যন্ত মাপ নেয়ার জন্য ব্যবহৃত হয়। ড্রাফটিং কাজে এটি সর্বাধিক ব্যবহৃত হয়।

কর্ম বা ডায়াগোনাল ফেन (Diagonal Scale) :

এতে ১ম অংশটিকে দৈর্ঘ্য ও প্রস্থে সমান ১০টি ভাগ করা থাকে, এই ক্ষুদ্র ভাগকে কোণাকুণি ভাবে যোগ করা থাকে। এটি দশমাংশ ও শতাংশ পর্যন্ত মাপ নেয়ার জন্য ব্যবহৃত হয়।

ভার্নিয়ার ক্ষেল (Verneior Scale):

মূল স্কেলের সাথে একটি চলমান অংশ যুক্ত থাকে যাতে ক্ষুদ্র মাপ পাওয়া যায়। এটি বৃত্তাকার অংশের ভিতর বা বাইরের ব্যাস নির্ণয়ে ব্যবহৃত হয়।

মাইক্রো মিটার (Micro Meter):

একটি থ্রেড কত প্যাচ বা প্যাচের অংশ ঘুরালে কতটুকু প্রবেশ করে এই নীতির সাহায্যে ০.০১ মিমি সু পরিমাপ পাঠ করা যায় ।

স্কেলের আর.এফ. (RF.) সাদৃশ্য ভগ্নাংশ

ক্ষুদ্রতর, বৃহত্তর কিংবা পূর্ণমাপে অঙ্কন করার সময়, বস্তুর প্রকৃত মাপ এবং এর অঙ্কিত মাপ দুইটির অনুপাত বা ভাগফলকে সাদৃশ্য ভগ্নাংশ বা Representative Fraction বলে। একে শুধু স্কেল ও বলে।

সুতরাং সাদৃশ্য ভগ্নাংশ বা Representative Fraction (RF.) = ড্রয়িং-এ অঙ্কিত মান / বস্তুর প্রকৃত মাপ

অথবা, (REF.) = দ্বায়িং-এ অঙ্কিত মাপ ৪ বছর প্রকৃত মাপ

গুগল নিউজে আমাদের ফলো করুন

ক্ষেলের রুপান্তর (Scale Conversion )

ড্রাফটিং-এ অধিকাংশ সময়ই একটি খেলে কোনো ড্রয়িং দেয়া বা করা থাকলে অন্য একটি খেলে করার প্রয়োজন হয়। সেক্ষেত্রে অঙ্কনের সমর ক্ষেল রূপান্তর বা কনভারশনের প্রয়োজন হয়। অর্থাৎ অন্য একটি ফেলে অক্ষন করতে হয়।
স্কেল রূপান্তর বা কনভারশন:

CUT:-1-0″-12″

বা,1-12×4-48

বা, 1 1 48 ৰা, 1 1 50 প্রায় (অর্থাৎ » = 1-0 মিটার ক্ষেলের প্রায় 1:50 এর সমান।)

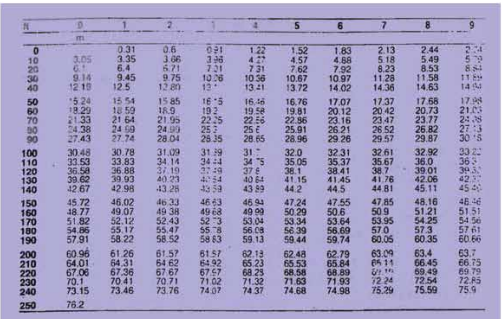

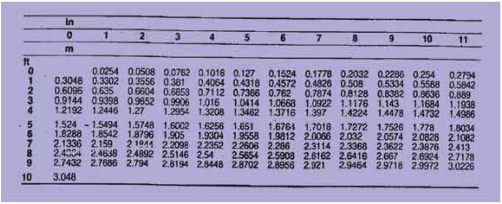

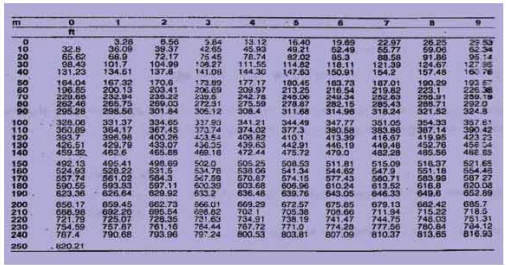

নিচে স্কেল রূপান্তর বা কনভারশনের সুবিধার্থে মিটার ও ফুট স্কেলের কনভারশনের ছকটি প্রদত্ত হলো।
