আজকে আমাদের আলোচনার বিষয় ড্রয়িং শিটে গ্রাফ অঙ্কন করে অক্ষর লিখন। এই পাঠটি বাংলাদেশ কারিগরি শিক্ষা বোর্ডের, এসএসসি পর্যায়ের, ভোকেশনাল ডিসিপ্লিনের “আর্কিটেকচার ড্রাফট উইথ ক্যাড ১” বিষয়ের একটি পাঠ।
Table of Contents
ড্রয়িং শিটে গ্রাফ অঙ্কন করে অক্ষর লিখন
নির্দিষ্ট মাপে গ্রাফ অঙ্কন
প্রয়োজনীয় সরঞ্জাম ও মালামাল পেনসিল, ইরেজার, স্কচটেপ, সেটস্কয়ার, প্যারালাল বার বা টী স্কয়ার, ড্রয়িং শিট, ডাস্টার, স্কেল, ড্রয়িং বোর্ড।
অঙ্কন প্রণালি
- প্রথমে ড্রয়িং বোর্ডটিকে ডাস্টার এর সাহায্যে ভালোভাবে পরিষ্কার করে শিট স্থাপন করে বর্ডার। লাইন টেনে নিতে হবে।
- এবার নির্দিষ্ট দূরত্ব পরপর (যেমন – ½ বা 0.5 মিমি) সমান্তরাল অনুভূমিক রেখা আঁকতে হবে।
- এখন নিচের অনুভূমিক লাইনের শুরুর বিন্দু থেকে সেট স্কয়ার এর সাহায্যে 45° কোণে উপরের লাইন পর্যন্ত বাম দিক থেকে ডান দিকে লাইন টানতে হবে।
- উপরের লাইনে যেখানে ছেদ করে সেই বিন্দু থেকে ডান পাশে আবার নিচের দিকে 45° কোণে লাইন টানতে হবে।
- এভাবে সম্পূর্ণ অনুভূমিক সমান্তরাল রেখার শেষ অংশ পর্যন্ত কৌণিক রেখা টানা হলে কৌণিক ও অনুভূমিক রেখার ছেদ বিন্দুতে লম্ব রেখা টানতে হবে (চিত্র-৩.১)।
- এভাবে সম্পূর্ণ শিটে যতটুকু প্রয়োজন গ্রাফ অঙ্কন করতে হবে।
- অক্ষর লিখনের জন্য প্রতি অক্ষর এর উচ্চতার পর গ্রাফের দুই ঘর সমান ফাঁকা রাখার পর আবার গ্রাফ অঙ্কন করতে হবে (চিত্র-৩.১)।

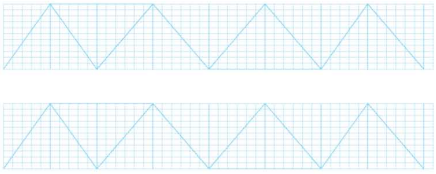

(চিত্র-৩.১: গ্রাফ অঙ্কন )
- অনুভূমিক রেখার দূরত্ব যেন কমবেশি না হয়, কৌণিক রেখাসমূহ 45° কোণে হতে হবে। সেটস্কয়ার বার বা টীস্কয়ারের সাথে সঠিকভাবে ধরে নিতে হবে।
- এক বরাবর অনেক গ্রাফ করার জন্য কৌণিক রেখাসমূহ শুধু উপরের লাইনে টানতে হবে,
সিনেল স্ট্রোকে ইংরেজি অক্ষর ও সংখ্যা লিখন
প্রয়োজনীয় সরঞ্জাম ও মালামাল পেনসিল, ইরেজার, স্কচটেপ, সেটস্কয়ার, প্যারালাল বার বা টা স্কয়ার, ড্রয়িং শিট, ডাস্টার, স্কেল, ফ্লরিং বোর্ড।
অঙ্কন প্রণালি
- প্রথমে ড্রয়িং বোর্ডটিকে ডাস্টার-এর সাহায্যে ভালোভাবে পরিষ্কার করে শিট স্থাপন করে বর্ডার লাইন টেনে নিতে হবে।
- এবার নির্দিষ্ট মাপের গ্রাফ আঁকতে হবে। গ্রাফ অঙ্কনের পর নির্দিষ্ট ঘর গুনে প্রতিটি অক্ষর চিত্রের মত
করে লিখতে হবে।

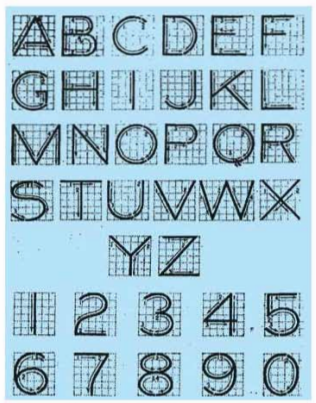

চিত্র-৩.২. সিলেন স্ট্রোকে ইংরেজি অক্ষর ও সংখ্যা
- বক্র রেখাসমূহ খালি হাতে না এঁকে কম্পাস বা ফ্রেঞ্চ কার্ডের সাহায্যে আঁকতে হবে। প্রতিটি ঘর শুনে সঠিক অনুপাতে আঁকতে হবে।
- ট্রেসিং বা এ জাতীয় পাতলা কাগজ হলে গ্রাফ উল্টা দিকে করলে অক্ষর লিখার সময় মুহুতে অসুবিধা হয় না ।
গুগল নিউজে আমাদের ফলো করুন
ভাবল স্ট্রোকে ৪:৫ অনুপাতে ইংরেজি অক্ষর ও সংখ্যা লিখন।
প্রয়োজনীয় সরঞ্জাম ও মালামাল। পেনসিল, ইরেজার, স্কচটেপ, সেটস্কয়ার, প্যারালাল বার বা টী স্কয়ার, ড্রয়িং নিট, ভাল্টার, স্কেল, ড্রয়িং বোর্ড।
অঙ্কন প্রণালি
- প্রথমে ড্রয়িং বোর্ডটিকে ডাস্টার-এর সাহায্যে ভালোভাবে পরিষ্কার করে শিট স্থাপন করে বর্ডার লাইন টেনে নিতে হবে।
- এবার নির্দিষ্ট মাপের গ্রাফ আঁকতে হবে। গ্রাফ অক্ষনের পর নির্দিষ্ট ঘর শুনে প্রতিটি অক্ষর চিত্রের মত করে লিখতে হবে।

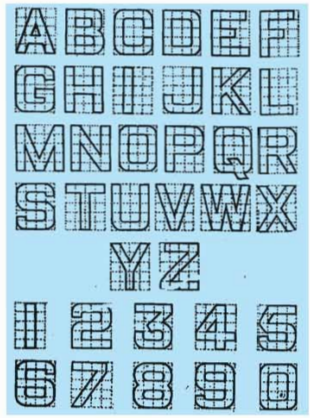

চিত্র-৩.৩.১: ডাবল স্ট্রোকে ৪৫ অনুপাতে ইংরেজি অক্ষর ও সংখ্যা
- বক্র রেখাসমূহ খালি হাতে না এঁকে কম্পাস বা সার্কুলার টেম্পলেট-এর সাহায্যে আঁকতে হবে। প্রতিটি ঘর শুনে সঠিক অনুপাতে আঁকতে হবে।
ডাবল স্ট্রোকে ৪৪৭ অনুপাতে ইংরেজি অক্ষর ও সংখ্যা লিখন।
প্রয়োজনীয় সরঞ্জাম ও মালামাল পেনসিল, ইরেজার, স্কচটেপ, সেটক্ষরার, প্যারালাল বার বা টী স্কয়ার, ড্রয়িং শিট, ডাস্টার, স্কেল, ড্রয়িং বোর্ড।
অঙ্কন প্রণালি
- প্রথমে ড্রয়িং বোর্ডটিকে ভাল্টার-এর সাহায্যে ভালোভাবে পরিষ্কার করে শিট স্থাপন করে বর্ডার লাইন টেনে নিতে হবে।
- এবার নির্দিষ্ট মাপের গ্রাফ আঁকতে হবে। থাক অঞ্চনের পর নির্দিষ্ট ঘর শুনে প্রতিটি অক্ষর চিত্রের মত
করে লিখতে হবে।

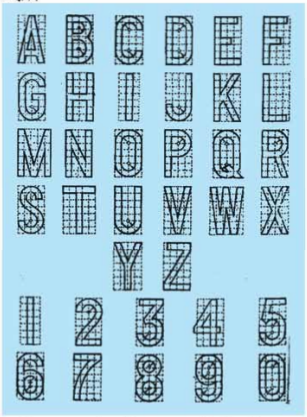

চিত্র-৩.৩.২: ডাবল স্ট্রোকে ৪১৭ অনুপাতে ইংরেজি অক্ষর ও সংখ্যা
- বক্র রেখাসমূহ খালি হাতে না এঁকে কম্পাস বা সার্কুলার টেম্পলেট-এর সাহায্যে আঁকতে হবে। প্রতিটি ঘর গুনে সঠিক অনুপাতে আঁকতে হবে।
- অনুশীলনের জন্য গ্রাফ প্যাডেও কাজটি করা যায়।
