প্লেনিমিটারের ব্যবহার

প্লেনিমিটারের ব্যবহার – নিয়ে আজকের আলোচনা। এই পাঠটি “সার্ভেয়িং ১” এর “ছোটখাটো যন্ত্রপাতি” পাঠ এর অংশ। জোহান মার্টিন হারম্যান, বাণিজ্য দ্বারা একজন জরিপকারী, ১৮১৮ সালে প্ল্যানিমিটার তৈরি করেছিলেন, একটি যন্ত্র যা একটি পরিমাপ চাকার সাথে সংযুক্ত একটি সূঁচ দিয়ে সীমানা বক্ররেখা অনুসরণ করে যা সীমানার দৈর্ঘ্যকে পছন্দসই ক্ষমতা পর্যন্ত পরিবর্তন করে।



প্রধান প্রধান জরিপ যন্ত্রপাতি ছাড়াও প্লেনিমিটার, পেন্টাগ্রাফ, ক্লিনোমিটার, এবনি লেভেল ইত্যাদি সরাসরি জরিপ কাজে নকশা প্রণয়নে, নকশা পরিবর্ধন ও সংকোচনে, ক্ষেত্রফল নিরূপণে ইত্যাদি কাজে ব্যবহৃত হয়। এগুলোকে ছোটখাটো জরিপ যন্ত্রপাতি (Small survey instruments) বলা হয়ে থাকে। প্লেনিমিটার নক্শা বা মানচিত্রের ক্ষেত্রফল যান্ত্রিক উপায়ে নিখুঁতভাবে নির্ণয় করার জন্য ব্যবহৃত হয়। বিশেষ করে নক্শায় আঁকাবাঁকা সীমানায় বেষ্টিত ক্ষেত্রের ক্ষেত্রফল নির্ণয়করণে এটা খুবই উপযোগী। তা ছাড়া আধুনিক ডিজিটাল প্লেনিমিটারে, রেখা দৈর্ঘ্য, বৃত্তের ব্যাস, কোনো ক্ষেত্রের পরিসীমা, ইত্যাদি পরিমাপ করা যায়। এগুলোর কোনো কোনোটিতে ফলাফল সরাসরি প্রদর্শিত হয় আবার কোনো কোনোটিতে ফলাফল মুদ্রিত অবস্থায় পাওয়া যায় ।

প্লেনিমিটারের ব্যবহার

রোমানরা ভূমি জরিপকে পেশা হিসেবে স্বীকৃতি দিয়েছিল। তারা মৌলিক পরিমাপ প্রতিষ্ঠা করেছিল যার অধীনে রোমান সাম্রাজ্য বিভক্ত হয়েছিল, যেমন বিজিত জমির ট্যাক্স রেজিস্টার (300 খ্রি.)। রোমান জরিপকারীরা গ্রোমাটিসি নামে পরিচিত ছিলেন।





১৮ শতকে, জরিপ করার জন্য আধুনিক কৌশল এবং যন্ত্রপাতি ব্যবহার করা শুরু হয়। জেসি রামসডেন ১৭৮৭ সালে প্রথম নির্ভুল থিওডোলাইট প্রবর্তন করেন। এটি ছিল অনুভূমিক এবং উল্লম্ব সমতলগুলিতে কোণ পরিমাপের একটি যন্ত্র। তিনি তার নিজের ডিজাইনের একটি সঠিক বিভাজক ইঞ্জিন ব্যবহার করে তার মহান থিওডোলাইট তৈরি করেছিলেন। র‍্যামসডেনের থিওডোলাইট যন্ত্রটির নির্ভুলতার ক্ষেত্রে একটি দুর্দান্ত পদক্ষেপের প্রতিনিধিত্ব করে।

১৬৪০ সালে উইলিয়াম গ্যাসকোইন একটি যন্ত্র উদ্ভাবন করেন যা একটি টার্গেট ডিভাইস হিসাবে একটি ইনস্টল করা ক্রসহেয়ার সহ একটি টেলিস্কোপ ব্যবহার করে। জেমস ওয়াট ১৭৭১ সালে দূরত্ব পরিমাপের জন্য একটি অপটিক্যাল মিটার তৈরি করেছিলেন; এটি সমান্তরাল কোণ পরিমাপ করে যেখান থেকে একটি বিন্দুর দূরত্ব নির্ণয় করা যায়।





ডাচ গণিতবিদ উইলেব্রোর্ড স্নেলিয়াস (ওরফে স্নেল ভ্যান রয়েন) ত্রিভুজকরণের আধুনিক পদ্ধতিগত ব্যবহার চালু করেছিলেন। ১৬১৫ সালে তিনি আলকমার থেকে ব্রেডা পর্যন্ত প্রায় ৭২ মাইল (১১৬ কিমি) দূরত্ব জরিপ করেন। তিনি এই দূরত্বকে 3.5% অবমূল্যায়ন করেছেন।



প্ল্যানিমিটারের ব্যবহার বিধি:

• বাতা এবং আন্দোলন স্ক্রু ব্যবহার করে, সঠিকভাবে প্রয়োজনীয় স্কেলে ট্রেসিং আর্মটিতে রেকর্ড আর্মটি স্থাপন করুন।
• নির্ভুলতার জন্য, wrinkled শীট ব্যবহার এড়িয়ে চলুন।
• সামান্য বাহ্যিক রক্ষণাবেক্ষণের জন্য সীমানার ভিতরে কাগজে অ্যাঙ্কর পয়েন্টটি ধ্রুবক রাখুন।
• প্ল্যানের বাহ্যিক সীমারেখার উপর ফোকাস পয়েন্ট সেট করুন এবং সঠিকভাবে এটির উপরে ট্রেসিং আর্ম রাখুন।
• ডায়াল, চাকা এবং ভার্নিয়ারের জন্য প্রথম রিডিং নিন। প্ল্যানের সীমানা বরাবর পয়েন্টটি ট্রেসিং চালিয়ে যান যতক্ষণ না আপনি শুরুর বিন্দুতে পৌঁছান।
• ট্রেসিং আর্ম নড়াচড়া করার সাথে সাথে ঘড়ির কাঁটার দিকে এবং কাঁটার বিপরীত দিকে শূন্য ঘূর্ণন লক্ষ্য করুন।
• পাঠ করার আগে ডায়াল, চাকা এবং ভার্নিয়ারের রিডিংগুলি পরীক্ষা করার পুনরাবৃত্তি করুন।



প্ল্যানিমিটারের প্রকারভেদ:

নিম্নলিখিত পাঁচটি প্রাথমিক প্রকার:

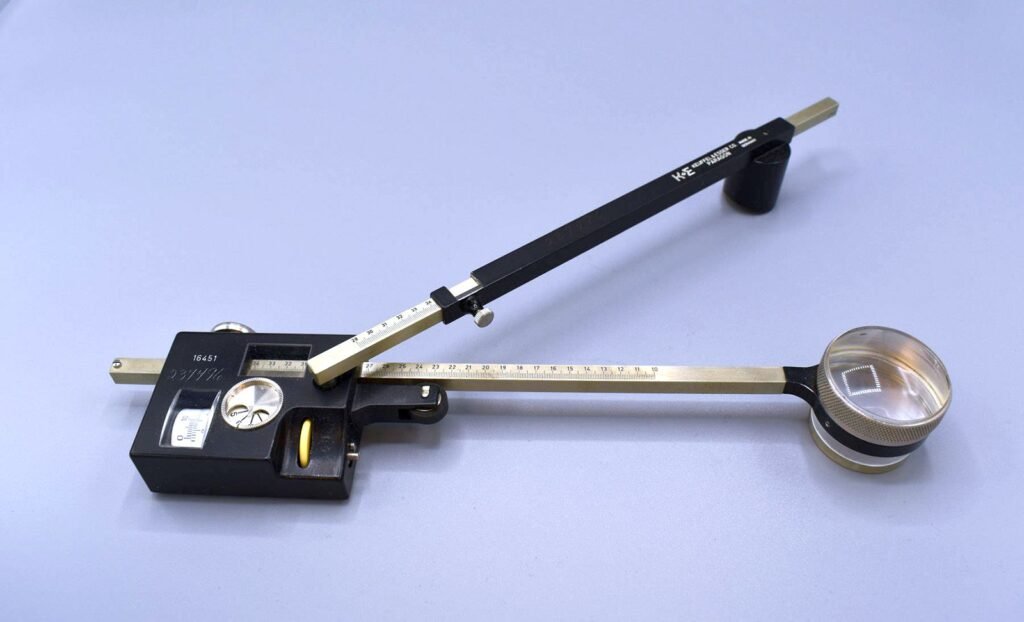

পোলার প্লানিমিটার:

একটি পোলার প্ল্যানিমিটার হল একটি যান্ত্রিক যন্ত্র যা একটি অঞ্চলের পরিধি চিহ্নিত করে তার আকার পরিমাপ করে। যন্ত্রটি তিনটি মৌলিক অংশ নিয়ে গঠিত- একটি পোলআর্ম, একটি ট্রেসার আর্ম এবং একটি পরিমাপ চাকা। পোলআর্মটি মেরুটির চারপাশে ঘোরে, একটি পিভট জয়েন্ট ট্রেসার আর্মটিকে পোলআর্মের মুক্ত প্রান্তের সাথে সংযুক্ত করে এবং পরিমাপ করে চাকাটি তার অক্ষের সাথে ট্রেসার বাহুর সমান্তরাল সংযুক্ত থাকে।

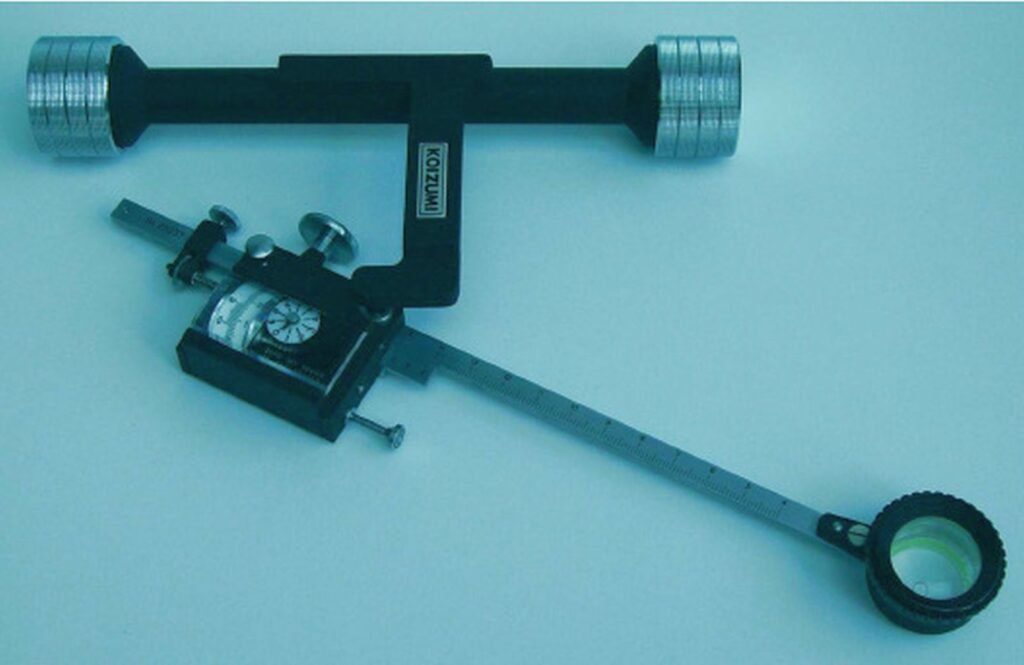

রৈখিক প্ল্যানিমিটার:

রৈখিক প্ল্যানিমিটার হল মেরু প্ল্যানিমিটারের একটি বৈকল্পিক যা দীর্ঘ, সরু অঞ্চলগুলির এলাকা পরিমাপ করে।





আমসলার পোলার প্লানিমিটার:

অ্যামসলার মেরু প্ল্যানিমিটার একটি অসম বা স্ব-অনুরাগী আকৃতির অঞ্চল পরিমাপের জন্য সাহায্যে আসে। এই ডিভাইসটি উৎপত্তির কথা মাথায় রেখে আকৃতির বর্ডার ট্র্যাক করে। পরিমাপ কবজা এ চাকা উপর দেখানো হয়.

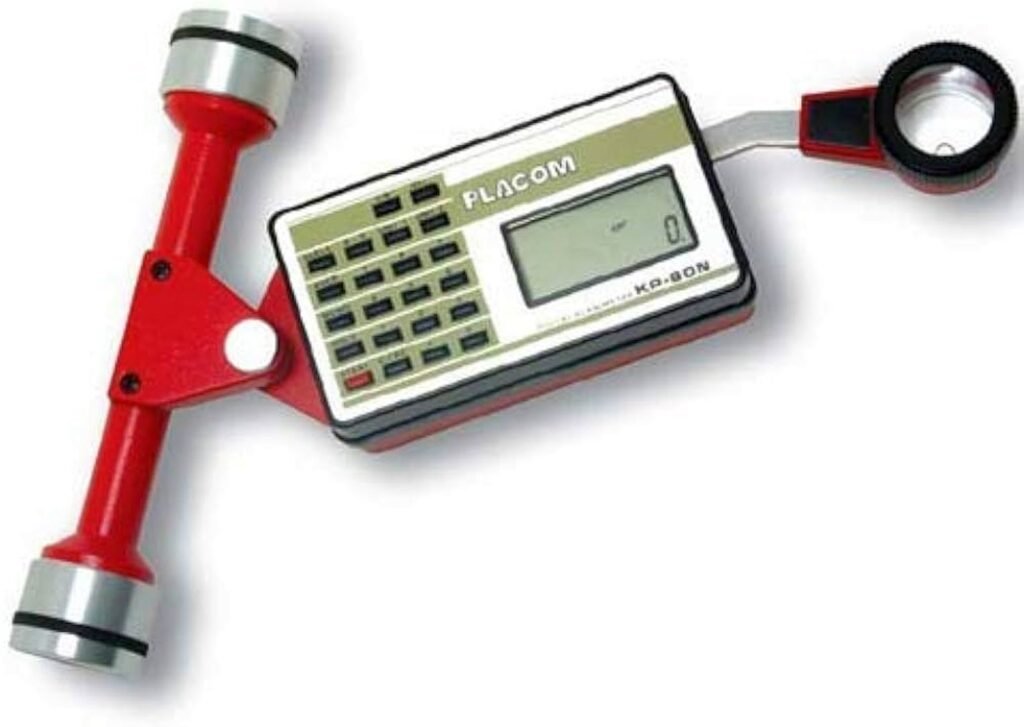

ডিজিটাল প্ল্যানিমিটার:

একটি ডিজিটাল প্ল্যানিমিটার হল একটি বিল্ট-ইন নিকেল-ক্যাডমিয়াম স্টোরেজ ব্যাটারি সহ একটি অত্যাধুনিক ডিভাইস। যান্ত্রিক প্ল্যানিমিটারগুলি এখন একটি সংহত চাকার পরিবর্তে একটি টার্নিং এনকোডার ব্যবহার করে। একটি বৈদ্যুতিক সার্কিট ঘূর্ণায়মান এনকোডারের বীট গণনা করে এবং এলাকাটি ডিসপ্লে স্ক্রিনে ডিজিটাল আকারে প্রদর্শিত হয়।

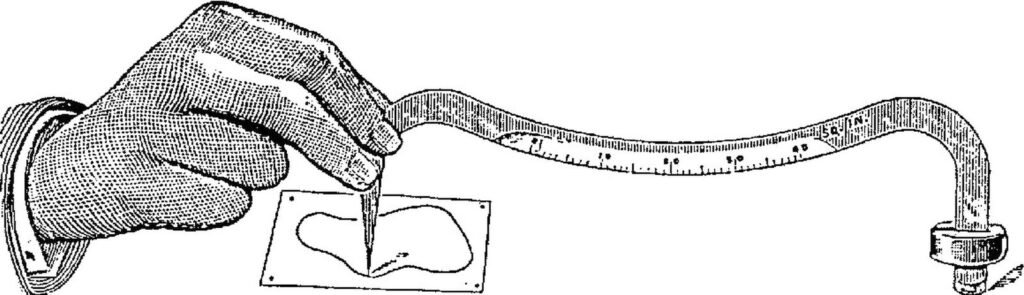

Prytz এর প্ল্যানিমিটার:

1875 সালে, এই উদ্ভাবন উত্পাদিত হয়েছিল। এটি একটি খুব সাধারণ যন্ত্র যাতে একটি রড থাকে যার প্রান্তগুলি ডান কোণে বাঁকানো থাকে। প্রিটজ একে ‘স্ট্যাং প্ল্যানিমিটার’ বলেছেন, যার অর্থ ডেনিশ ভাষায় ‘রড’।
