আজকে আমাদের আলোচনার বিষয় বিভিন্ন প্রকার লিন্টেল ও সান শেড অঙ্কন। এই পাঠটি বাংলাদেশ কারিগরি শিক্ষা বোর্ডের, এসএসসি পর্যায়ের, ভোকেশনাল ডিসিপ্লিনের “আর্কিটেকচার ড্রাফট উইথ ক্যাড ১” বিষয়ের একটি পাঠ।
Table of Contents
বিভিন্ন প্রকার লিন্টেল ও সান শেড অঙ্কন
বিভিন্ন প্রকার লিন্টেল অঙ্কন
প্রয়োজনীয় যন্ত্রপাতি ও মালামাল :
ড্রয়িং শিট, পেনসিল, ইরেজার, ট্রায়েগুলার ফেল, কম্পাস, সেট স্কয়ার, স্কচ টেপ।
অঙ্কন প্রণালি:
- নিম্নের চিত্রানুরূপ বিভিন্ন প্রকার লিন্টেল-এর সেকশনসমূহ খুব হালকা করে এঁকে নিতে হবে।
- এবার চিত্রের মত প্রয়োজনীয় অংশ গাঢ় করে নিতে হবে।
- অক্ষরসমূহ গাইড লাইন দিয়ে লিখতে হবে। এতে লাইন বা শব্দসমূহ একই লাইন বরাবর থাকবে।
- সবশেষে খুব হালকা করে সেকশনের ইটের দেয়ালে, কংক্রিটের, মাটি, ক্লোর ইত্যাদির হ্যাচ করতে হবে

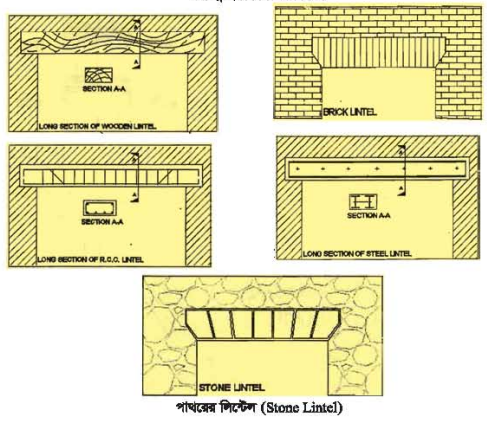

বিভিন্ন প্রকার লিন্টেলের চিত্র
বিভিন্ন প্রকার সানশেড ও লিন্টেলসহ সানশেডের সেকশন অঙ্কন
প্রেয়োজনীয় যন্ত্রপাতি ও মালামাল :
ড্রয়িং শিট, পেনসিল, ইরেজার, ট্রারেলার ক্ষেল, কম্পাস, লেট ক্ষরার, ক্ষটেপ।
গুগল নিউজে আমাদের ফলো করুন
অঙ্কন প্রণালি:
- নিজের চিত্রানুরূপ বিভিন্ন প্রকার সানশেড ও লিন্টেলসহ সানশেডের সেকশনসমূহ খুব হালকা করে এঁকে নিতে হবে। [চিত্রে একই ইমারতে বিভিন্ন সানশেডের ব্যবহার এর ফলে এলিভেশনের পরিবর্তন লেখানো হয়েছে, ইমারতটি অঙ্কন জরুরি নয়।
- এবার চিত্রের মত প্রয়োজনীয় অংশ গাঢ় করে নিতে হবে।
- অপেক্ষাকৃত হালকা পেনসিল বা পেন দিয়ে মাপরেখা ও মাগাঙ্কসমূহ লিখে নিতে হবে।
- অক্ষর বা সেকশনের বিভিন্ন অংশসমূহের নামসমূহ গাইড লাইন দিয়ে লিখতে হবে।
- এতে লাইন বা শব্দ সমূহ একই লাইন বরাবর থাকবে।
- সবশেষে খুব হালকা করে সেকশনের ইটের দেয়ালে, কংক্রিটের ফ্লোর ইত্যাদির হ্যাচ করতে হবে।
সানশেড-এর এলিভেশন ও মোল্ডিংসহ সানশেডের সেকশন অন
প্রেয়োজনীয় যন্ত্রপাতি ও মালামাল:
ড্রয়িং শিট, পেনসিল, ইরেজার, ট্রারেঙ্খলার স্কেল, কম্পাস, সেট ক্ষরার, স্কচ টেপ।
অঙ্কন প্রণালি:
- নিম্নের চিত্রানুরূপ মোন্ডিংসহ সানশেডের এলিভেশন ও সেকশনটি খুব হালকা করে অঞ্চল করে নিতে হবে।
- এবার চিত্রের মত প্রয়োজনীয় অংশ গাঢ় করে নিতে হবে।
- অপেক্ষাকৃত হালকা পেনসিল বা পেন দিয়ে মাপরেখা ও মাপাঙ্কসমূহ লিখে নিতে হবে।
- সবশেষে খুব হালকা করে সেকশনে কংক্রিটের হ্যাচ করতে হবে।
