আজকে আমরা ব্যবহারিকঃ অটোক্যাডে (Auto CAD) 3D অবজেক্ট অঙ্কন সম্পর্কে আলোচনা করবো। যা আর্কিটেকচার ড্রাফট উইথ ক্যাড – ২ এর দ্বিতীয় পত্রের ব্যবহারিক অংশের অন্তর্গত।
Table of Contents
অটোক্যাডে (Auto CAD) 3D অবজেক্ট অঙ্কন

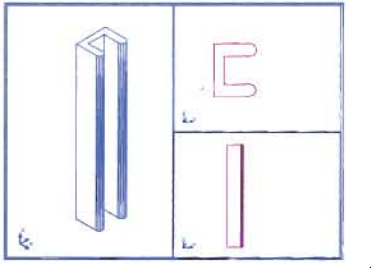

পলিলাইন দিয়ে একটি অবজেক্ট অঙ্কন করা
প্রয়োজনীয় যন্ত্রপাতি ও মালামাল
কম্পিউটার ও Auto CAD Software |
অঙ্কনপ্রণালিঃ
পলিলাইন দিয়ে একটি অবজেক্ট অঙ্কন করার জন্য
- কমান্ড বারে PL লিখে এন্টার যা যা টুল বারের আইকন এ ক্লিক করতে হবে।
- Specify start point at এরিয়ায় যে কোনো বিন্দুতে ক্লিক ।
- Specify next paint or [Arc/Halfwidth/Length/Undo/Width]: efter বিন্দুতে ক্লিক। আর মাপ নিয়ে ফলে মাপ লিখে এন্টা্র।
এভাবে পর পর সফলো করে যা মাস লিখে এন্টার করলে একটার সাথে একটা সংত হবে। লাইন তৈরি হবে। জন্ম বিন্দুতে শেষ করতে চাইলে সবশেষে লিখে এন্টার কে হবে।
- কমান্ড বারে PL লিখে এন্টার বা টুল বাকের আইকন এ ক্লিক করতে হবে।
- Specify start point ং শরিয়ার যে কোন বিন্দুতে ক্লিক।
- Specify next point or [Ar/ Halfwidth/Langth/Undo/Width]: T করতে হবে, এবা লিখে এন্টার করে যেদিকে সুাপ তৈরি করতে করে সেদিকে। মাউস সরিরে প্রয়োজনীয় দূরত্বে ক্লিক যা মাপ লিখে এন্টার করতে হবে। এরপর যতবার ক্লিক করা হবে ততটি বৃত্তচাপ তৈরি হবে। পুনরায় লাইনে ফেরত যার জন্য I এন্টার করে আবার লাইন অক্ষন করতে হবে ।
- পলিলাইনে কাজ করার সময় লাইনের মত তা জন বা অফ করে সোজা (লন/অনুভূমিক বা হেলানো রেখা জানা যায় ।
পলিলাইন দিয়ে অঙ্কিত অবজেক্ট টি এক্সট্রুট (Extrude) করে 3D যে রূপান্তর করা
প্রয়োজনীয় যন্ত্রপাতি ও মালামাল
কম্পিউটার ও Auto CAD Software |
অঙ্কনপ্রণালিঃ
পলিলাইন দিয়ে অঙ্কিত অবজেক্ট টি এক্সট্রুট (Extrude) করে 3D যে রূপান্তর করার জন্য,
- কমান্ড বারে Ext লিখে এন্টার বা গলিত টুল বাসের আটক করতে হবে।
- Select object: এন্টার করতে হবে।
- Specify Height of Extrasion or [Path]: মাপ পি এন্টার। এখানে 30 লিখে এন্টার।
- Specify angle of taper for Entrusion টি তৈরি করার জন্য ি এন্টার করতে হবে। । স্লোপ (Slope ) বা চালু করে উপরে উঠাতে চাইলে বড় ডিগ্রি কোণ করছে হবে সেই মান লিখে এন্টার করতে হবে ।
- চিত্রে 35 x 40 মাপেরর একটি Rectangle 10 Extrude করা। স্লোপ (Slope বা চালু করে উপরে উঠানারে জন্য aglo এর মান 30 লিখে এন্টার করতে হবে।

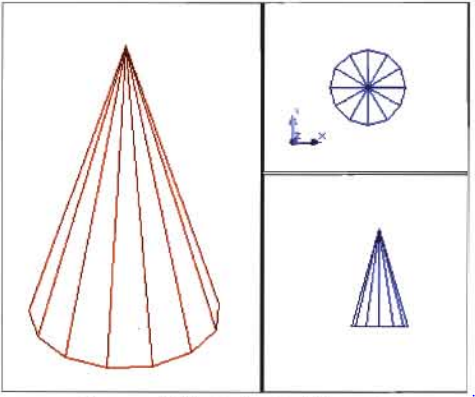

কোণ (Cone) কমান্ড দ্বারা একটি 3D অবজেক্ট অঙ্কন করা
প্রয়োজনীয় যন্ত্রপাতি ও মালামাল
কম্পিউটার ও Auto CAD Software |
অঙ্কনপ্রণালিঃ
কোণ (Cone) কমান্ড দ্বারা একটি 3D অবজেক্ট অঙ্কনের জন্য,
- কমান্ড বারে Cone লিখে এন্টার বা সলিড টুলবারে আইকন এ ক্লিক করতে হবে।
- Specify Center point of base of cone or [Elliptical] <0,0,0 CHICHT OP Frage ক্লিক বা ছয়িং এরিয়ার যে কোন বিন্দুতে ক্লিক। [ৰা মান নিয়ে যেমন – 0,0,0 লি স্টার।
- Specify radius for base of come of Diameter]: কোণের ব্যাসার্ধ- এর প্রাক বিছুটি যেখানে হবে সেখানে ক্লিক। [বা মান দিয়ে যেমন- 20 লিখে এন্টার। (চিত্র-৩.৩.১)]
- Specify height of cone or [ Apr]: কোণের শীর্ষ বিন্দুর উচ্চতার ক্লিক। [বা যান দিয়ে যেমন- 20 লিখে এন্টার (চিত্র)]
- বিভিন্ন ভিউ পোর্টে সব দিকের ভিউসমূহ দেখা যানে (চিত্র)।

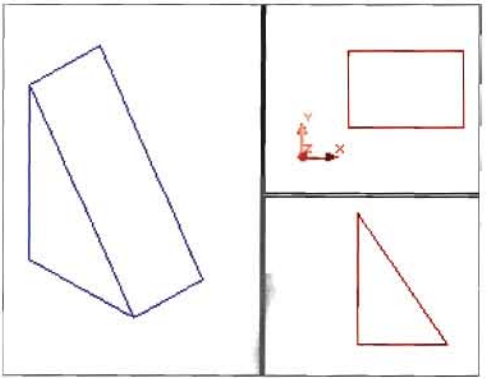

ওয়েজ (Wedge) কমান্ড দ্বারা একটি 3D অবজেক্ট অঙ্কন করা
প্রয়োজনীয় যন্ত্রপাতি ও মালামাল
কম্পিউটার ও Auto CAD Software |
অঙ্কনপ্রণালিঃ
ওয়েজ (Wedge) কমান্ড দ্বারা একটি 3D অবজেক্ট অঙ্কনের জন্য,
- কমান্ড বারে Wedge লিখে এন্টার বা সলিড টুলবারে আইকন এ ক্লিক করতে হবে।
- Specify first corner point of wedge or [Center] <0,0,0 (Wedge) এর কর্নার বিন্দুতে ক্লিক বা ড্রয়িং এরিয়ার যে কোনো বিন্দুতে ক্লিক। বা মান নিয়ে লেমন – 0,00 লিখে এন্টার ।
- Specify comer or (Cube/Length]: কর্নের (Diagonal ) এর প্রায় বিন্দুটি যেখানে হবে সেখানে ক্লিক।
- Specify height: (Wedge) এর শীর্ষ বিন্দুর উচ্চতার ক্লিক। যা মন নিয়ে যেমন: 10 এন্টার।
- বিভিন্ন ভিউ পোর্টে সব দিকের ভিউ সমূহ দেখা যাবে।

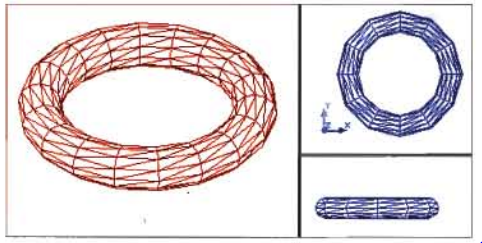

টরাস (Torus) কমান্ড দ্বারা একটি 3D অবজেক্ট অঙ্কন করা
প্রয়োজনীয় যন্ত্রপাতি ও মালামাল
কম্পিউটার ও Auto CAD Software |
অঙ্কনপ্রণালিঃ
টরাস (Torus) কমান্ড দ্বারা একটি 3D অবজেক্ট অঙ্কনের জন্য,
- কমান্ড বারে Torun লিখে এন্টার বা সলিড টুলবারে আইকন এ ক্লিক করতে হবে।
- Spocity center point of Threa<>: টাস (Taura) এর কেন্দ্র বিন্দুতে ক্লিক বা এরিয়ার যে কোনো বিন্দুকে বা মান নিয়ে – 0,0,0 লিখে এন্টার। |
- Specity medius of Torne or [Diameter ]: টরাস এর কেন্দ্র বিন্দু থেকে যে পাইপটি গোলভাবে ঘুরে ‘উরা তৈরি করে সেই পাইপের কেন্দ্রের দূরত্ব পর্যন্ত কিছু ক্লিক। বা মান – 10 লিখে এন্টার
- Specify radius of Tube or [Diameter]: যে পাইপটি পোনাভাবে ঘুরে টাল তৈরি করে নেই পাইপের ব্যাসার্ধ বন্ধ হবে লিখে এন্টার। [যেমন- 2 লিখে এন্টার
- বিভিন্ন ভিউ পোর্টে সব দিকের ভিউ সমূহ দেখা যাবে।
শেড টুল বার (Shade Toolbar) দ্বারা 3D অবজেক্ট সমূহের শেড প্রদান করা।
প্রয়োজনীয় যন্ত্রপাতি ও মালামাল
কম্পিউটার ও Auto CAD Software |
অঙ্কনপ্রণালিঃ
শেড টুল বার (Shade Toolbar) দ্বারা 3D অবজেক্ট শেড করার জন্য
শেড টুলবারের আইকনের যে কোনো বিন্দুতে ক্লিক। এতে অঙ্কিত 3D অবজেক্ট সমূহ পাশের চিত্রের মত দেখাবে, শুধু ইউ সি এল আইকন ছাড়া। অর্থাৎ উভয় ক্ষেত্রেই অবজেক্টটিকে পাতার মত দেখাবে।
- Hidden বা আইকনে ক্লিক করলে 3D (Thidden) রেখে অবজেক্ট সমূহের পিছনে লাইন সমূহকে হিডেন রেখে অবজেক্টটিকে দেখাবে ।
- Flat shaded আইকনে ক্লিক করলে 3D নিসমূহকে না দেখি অবজেক্ট সমূহ যে রং করা আছে তার শেড দেখাবে। একে পৃষ্ঠতলকে সমতল করে শেড দেখানো হয়।
- Realistic Visual Style আইকনে ক্লিক করলে 3D তে অবজেক্ট সমূহ কে মসৃন শেড দেখাবে ।
- Consonal Visanl Style আইকনে ক্লিক করলে 3D তে অবজেক্ট সমূহ সমতল করে শেড দেখাবে এবং অবজেক্ট এর কিনার বা প্রান্ত (Rdge line) সমূহের লাইন বোঝা যাবে।
- আইকনে ক্লিক করলে 3D তে অবজেক্ট সমূহ কে মসৃন করে শেড দেখাবে এবং অবজেক্ট এর কিনার বা প্রান্ত (Rdge line) সমূহের লাইন বোঝা যাবে।
