আজকে আমরা ব্যবহারিকঃ বিভিন্ন প্রকার ভিউ অঙ্কন সম্পর্কে আলোচনা করবো। যা আর্কিটেকচার ড্রাফট উইথ ক্যাড – ২ এর প্রথম পত্রের ব্যবহারিক অংশের অন্তর্গত।
Table of Contents
ব্যবহারিকঃ বিভিন্ন প্রকার ভিউ অঙ্কন
আইসোমেট্রিক ও অবলিক ভিউ অঙ্কন
যন্ত্রপাতি ও মালামাল
পেনসিল, স্কেচ বুক/ ড্রয়িং শিট, ইরেজার, ডাস্টার, শার্পনার, সেট স্কোয়ার, স্কেল ইত্যাদি।
অঙ্কন প্রণালিঃ
নিচে ধাপে ধাপে আইসোমেট্রিক ও অবলিকভিউ অঙ্কন করার চিত্র দেয়া হল—
একটি বৃত্তাকার বস্তর (সিলিন্ডার বা চাকা) আইসোমেট্রিক ও অবলিক ভিউ অঙ্কন।
যন্ত্রপাতি ও মালামাল
পেনসিল, স্কেচ বুক/ ড্রয়িং শিট, ইরেজার, ডাস্টার, শার্পনার, সেট স্কোয়ার, স্কেল ইত্যাদি ।
অঙ্কন প্রণালিঃ
নিচে ধাপে ধাপে আইসোমেট্রিক ভিউ অঙ্কন করার চিত্র দেয়া হল, একই ভাবে ধাপে ধাপে অবলিক ভিউটি এঁকে নিতে হবে।
বিভিন্ন প্রকার জটিল বস্তুর (Additive I deductive object) আইসোমেট্রিক ভিউ অঙ্কন।
যন্ত্রপাতি ও মালামাল
পেনসিল, স্কেচ বুক। ড্রয়িং শিট, ইরেজার, ডাস্টার, শার্পনার, সেট স্কোয়ার, স্কেল ইত্যাদি।
অঙ্কন প্রণালিঃ

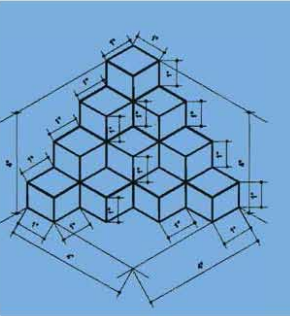

নিচে বিভিন্ন প্রকার জটিল বস্তুর আইসোমেট্রিক ভিউ দেরা হল, পূর্বের নিরমে বস্তুসমূহ এঁকে নিতে হবে ।
জটিল বন্ধসমূহেনা আর কোণীয় পদ্ধতিতে বিভিন্ন ভিউ অঙ্কন।
যন্ত্রপাতি ও মালামাল
পেনসিল, ড্রয়িং শিট, ইরেজার, ডাস্টার, শার্পনার সেট স্কোয়ার, স্কেল ইত্যাদি।
অঙ্কন প্রণালি:
নিচে বিভিন্ন প্রকার জটিল বক্করসমূহের ভিউ সমূহ ৩র কোণীয় পদ্ধতিতে দেয়া হল। অবস্থানসহ সঠিক নিয়মে বন্ধসমূহ এঁকে নিতে হবে।
জটিল যন্তসমূহের ও কোশীর পদ্ধতিতে বিভিন্ন কিছু দেয়া থাকলে বস্তুটি ।
যন্ত্রপাতি ও মালামালঃ
পেনসিল, ক্ষেচ বুক/ ড্রয়িং শিট, ইরেজার, ডাস্টার, শার্পনার সেট স্কোয়ার, ক্ষে ইত্যাদি।
অঙ্কন প্রণালি:

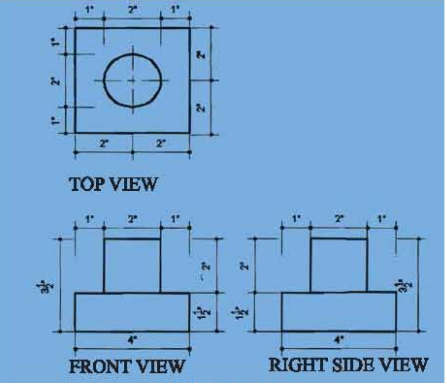

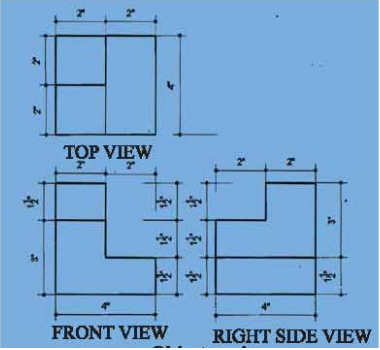

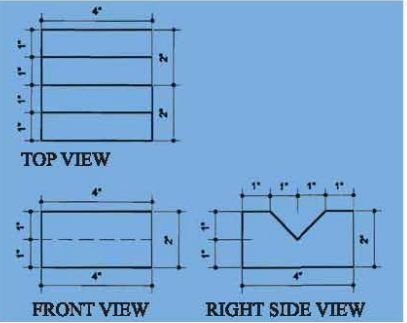

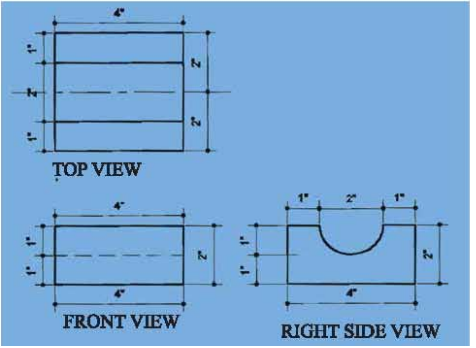

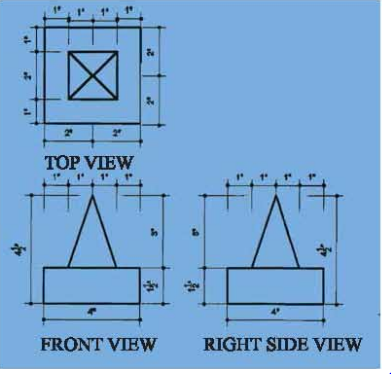

নিচে বিভিন্ন প্রকার জটিল বছরসমূহের ভিউসমূহ অবস্থান সহ ৩য় কোশীয় পদ্ধতিতে দেয়া হল।
বস্তুসমূহের আইসোমেট্রিক ভিউ আঁকতে হবে।
